從大貨車入口進入卸貨區，入口警衛會詢問要去哪裡，直接回答「47樓」即可。
到警衛處換證簽名，說明是「47樓做電控的」，警衛會請你登記。
完成報到後即可上樓進入施工區域。

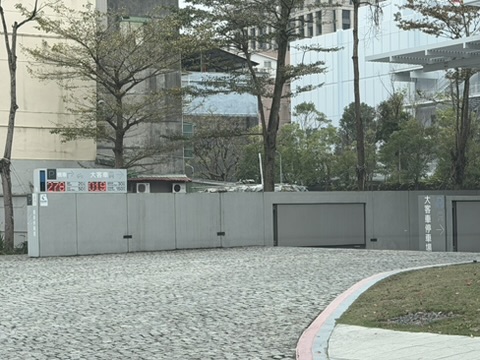

卸貨區大貨車入口

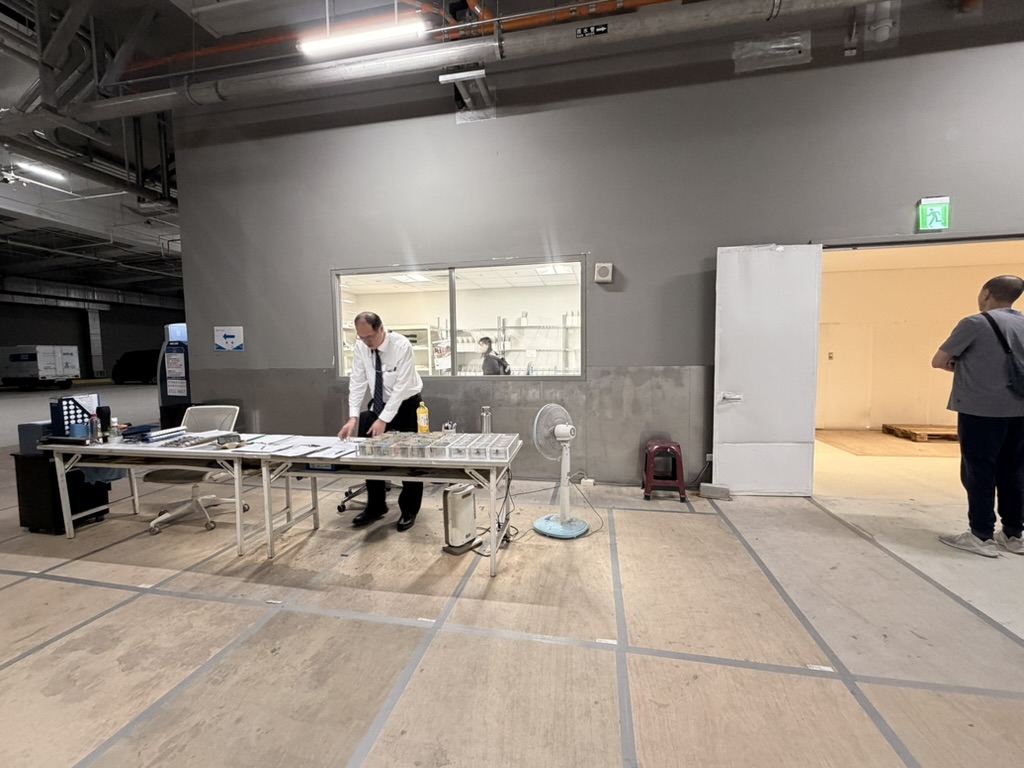

警衛處報到換證

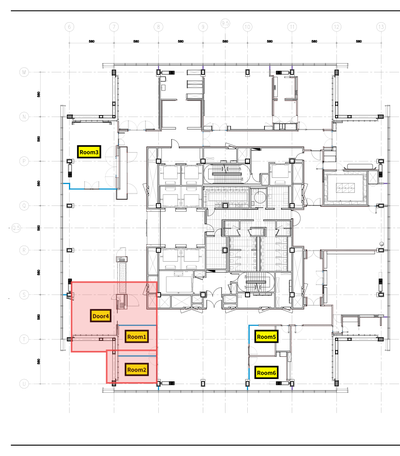

本案 47F 辦公室共 6 個電控玻璃施工區域，黃色標示如右圖：
隔間玻璃
與 Room 2 共用隔間牆
隔間玻璃
含帷幕牆側細長型
整面連通隔間
天花板已封板
自動門 / 戰車鏈
6+6 / 鍍鈦框 / 220V
隔間玻璃
骨架已立好
隔間玻璃
含帷幕牆側細長型

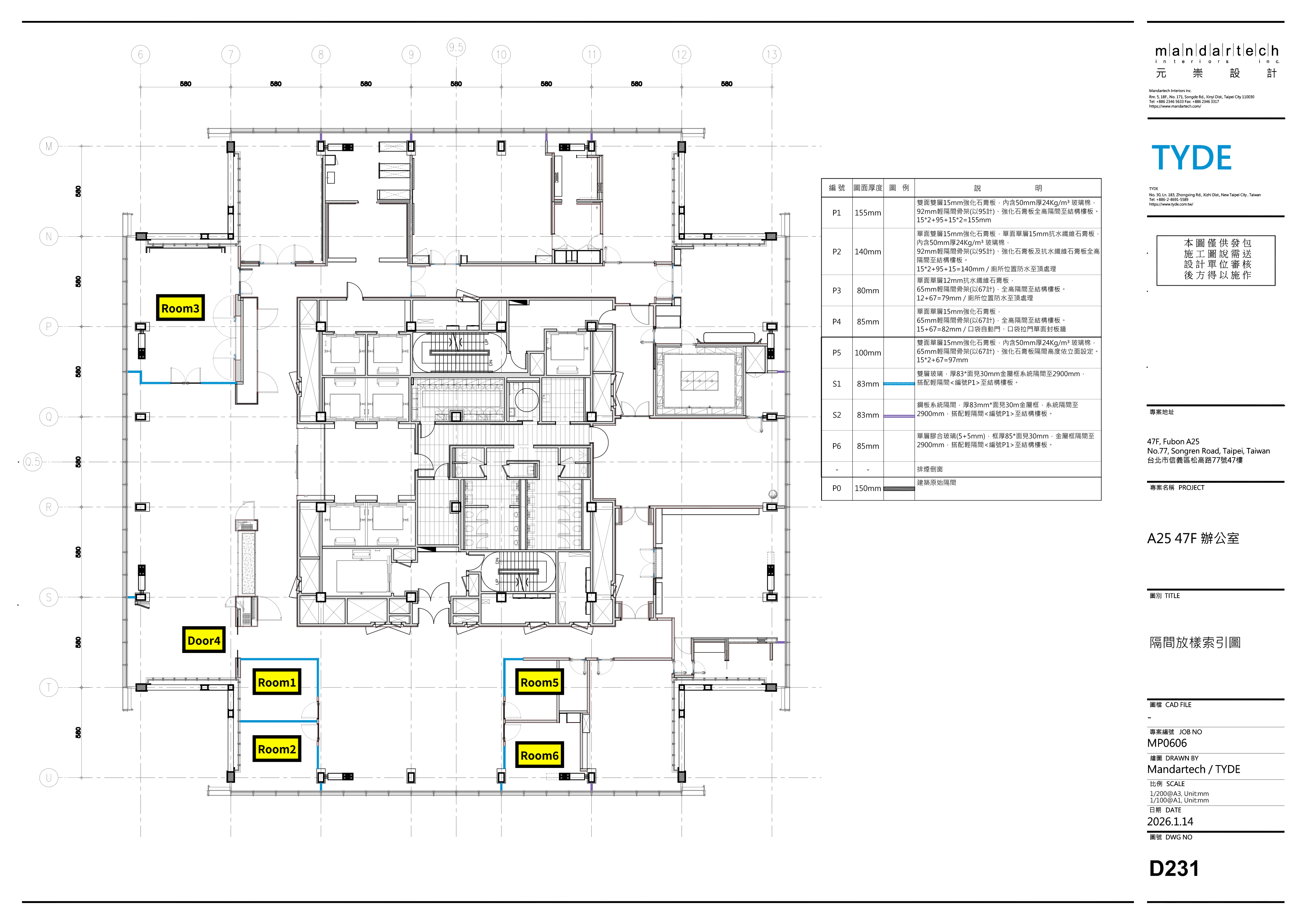

D231 隔間玻璃索引圖 — 黃色區域為電控玻璃施工範圍
| 區域 | 玻璃厚度 |
|---|---|
| Room 1, 2, 3, 5, 6 | 5+5 膠合優白 |
| Door 4（自動門） | 6+6 膠合 |
貼紙注意：實際整場隔間玻璃厚度是 5+5。
貼紙全部要貼 6+6 的，不要貼 5+5！
Door 4 自動門也是貼 6+6。

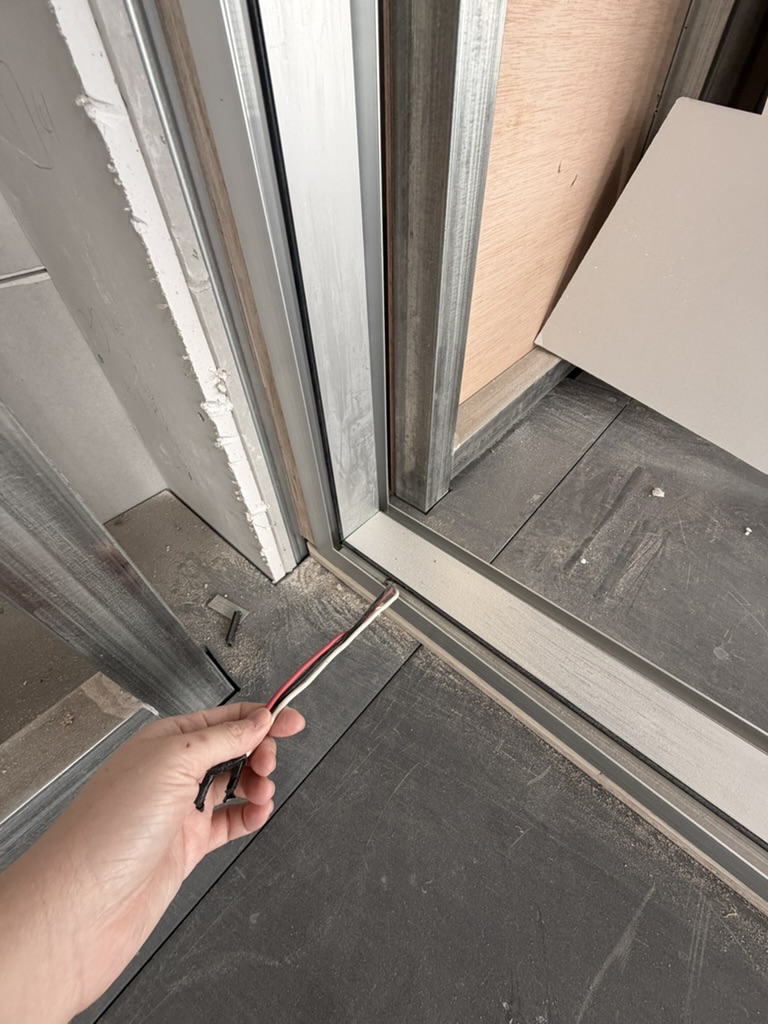

鋁框底部控制線

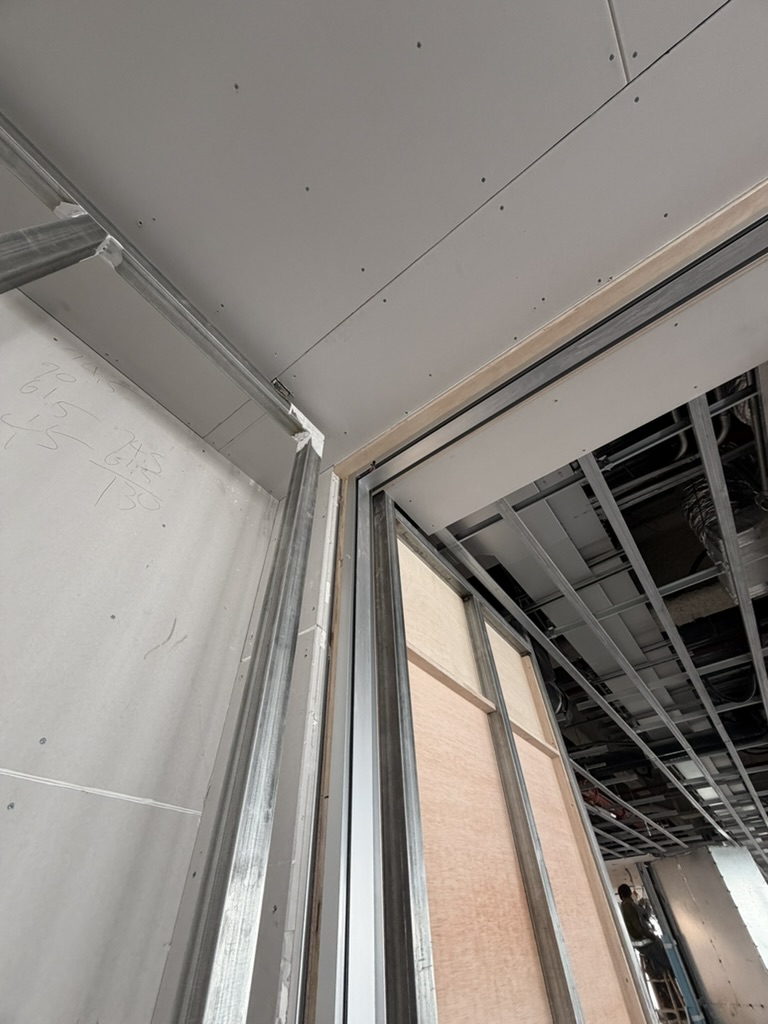

鋁框頂部結構
靠帷幕牆側有一片細長型電控玻璃。
僅此片出線方式不同：從垂直邊（長邊）出電線。

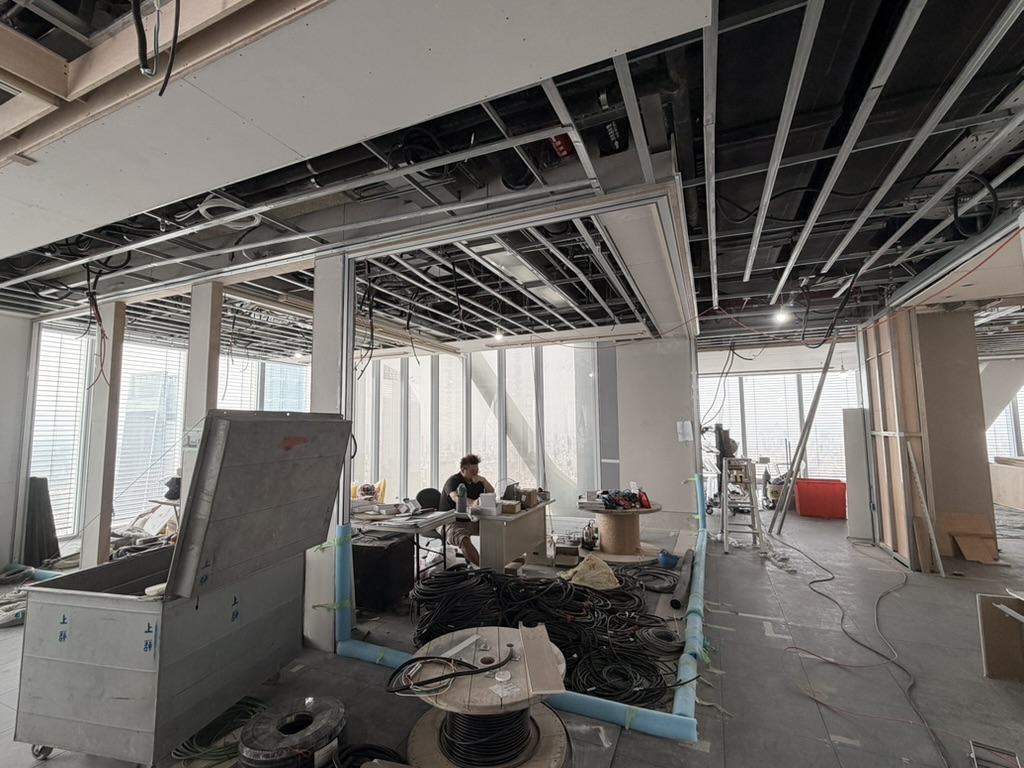

Room 1 全景

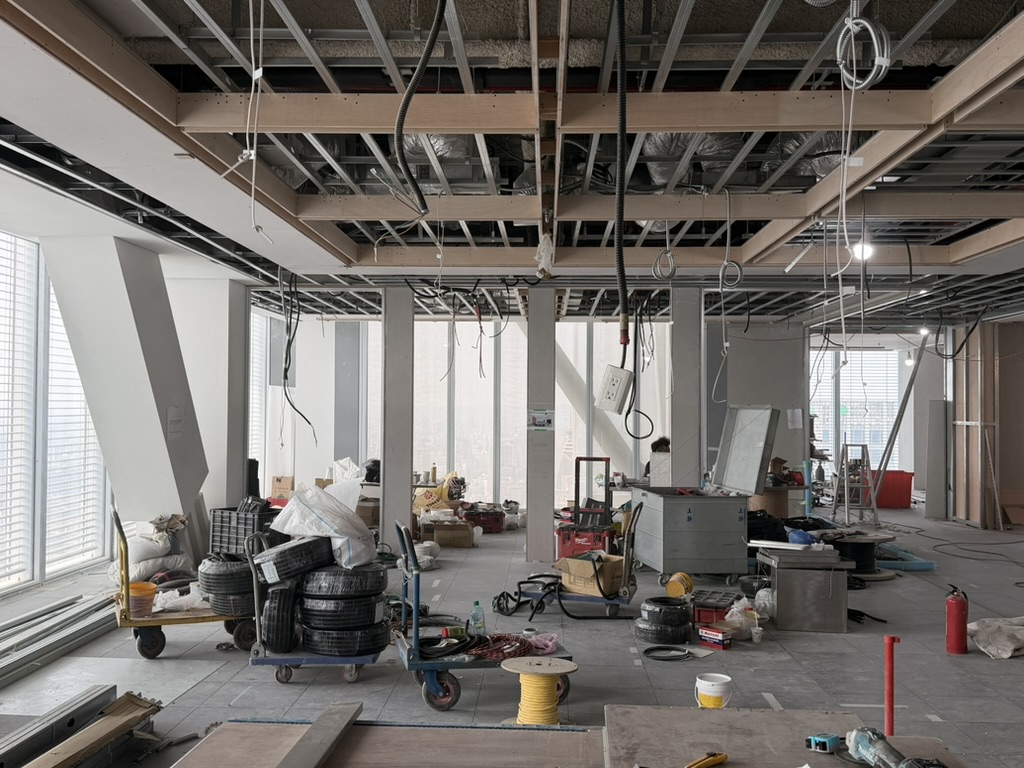

Room 2 全景

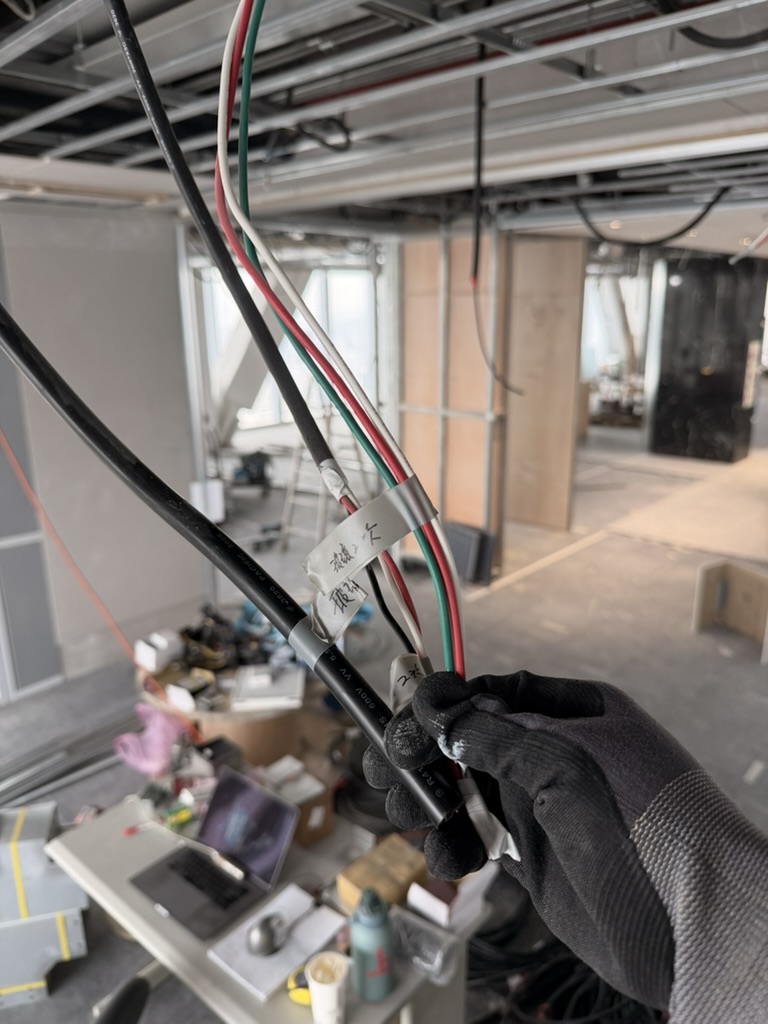

控制線與電源線標註

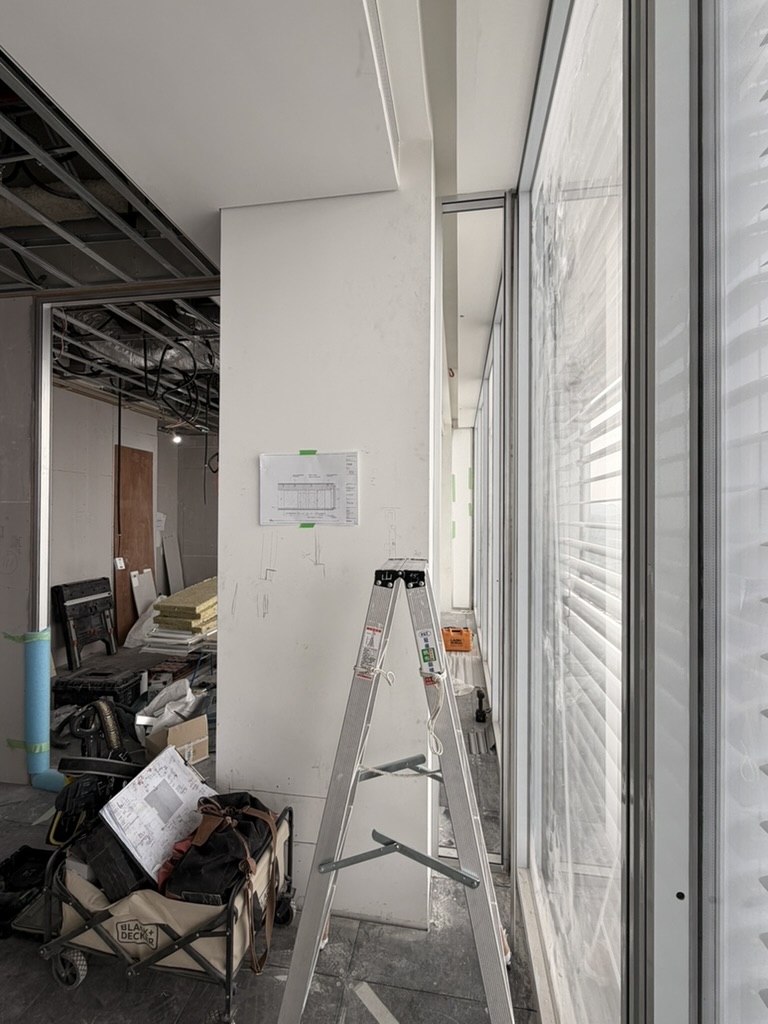

Room 2 帷幕牆側細長型

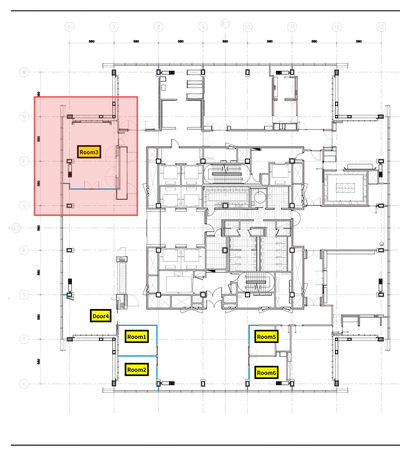

4/10 場勘確認天花板已封板完成。
已與現場工務確認，會開三個維修孔，仍可拉線。

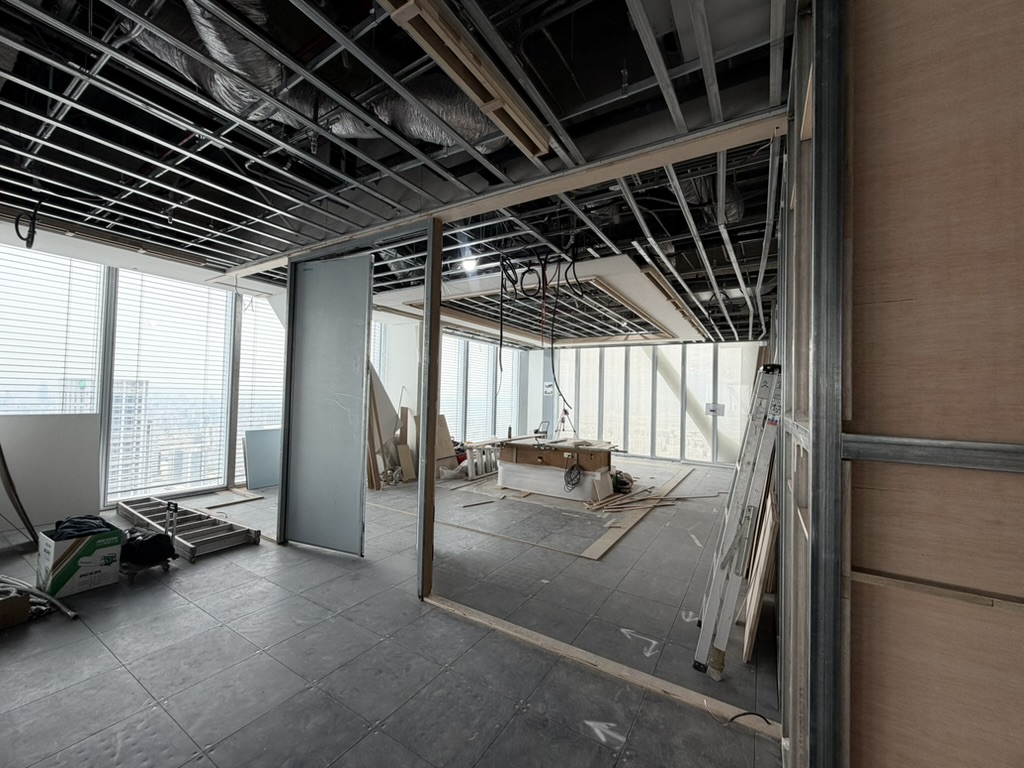

第一次場勘 — 天花板未封板

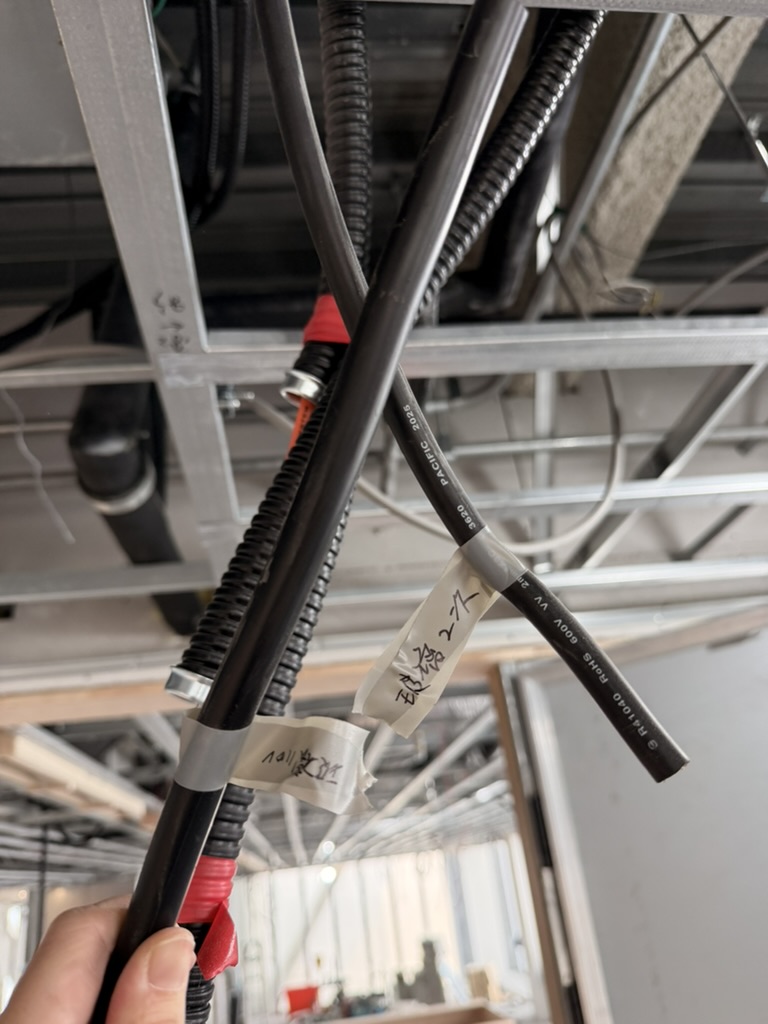

電源線與二次線標註

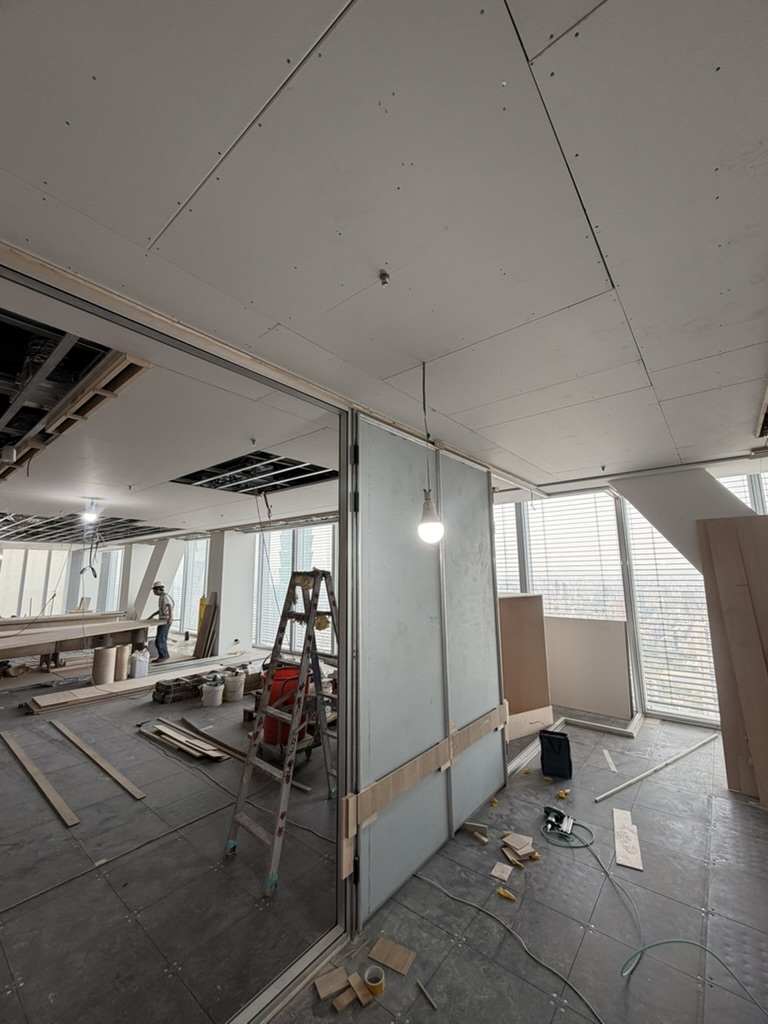

4/10 天花板已封板
禁止觸碰自動門拉線帶（履帶），否則可能導致自動門故障！

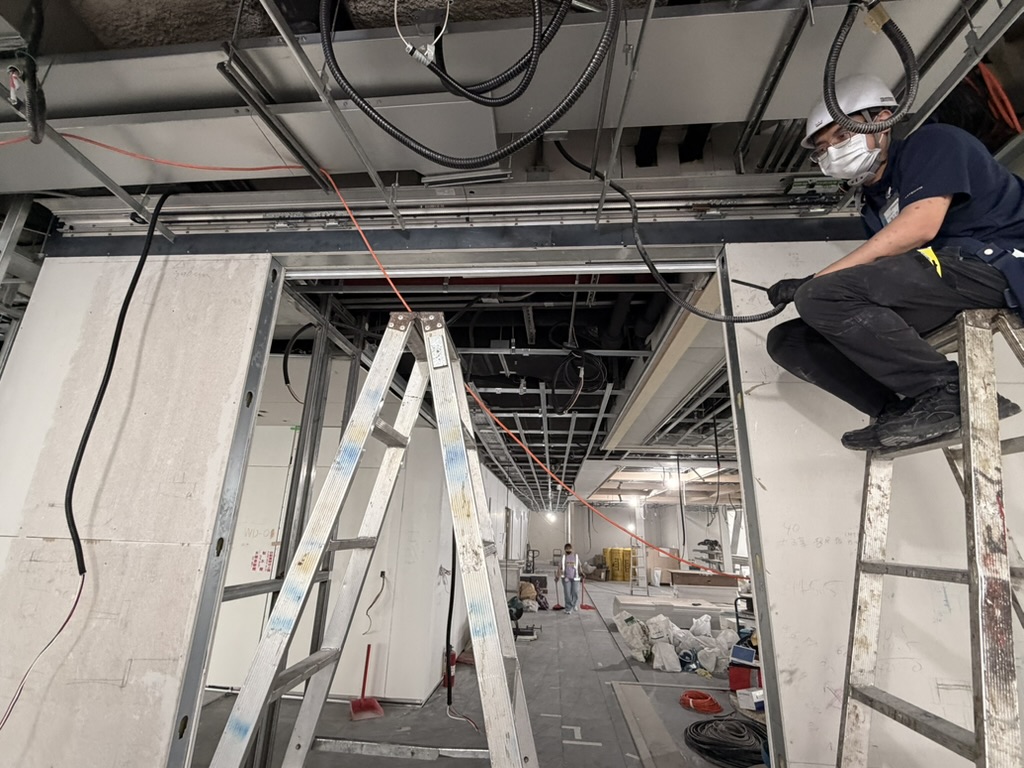

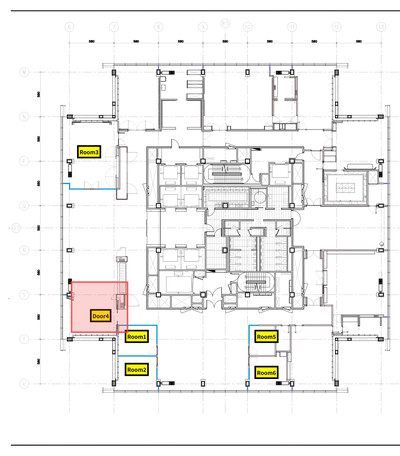

Door 4 自動門全景

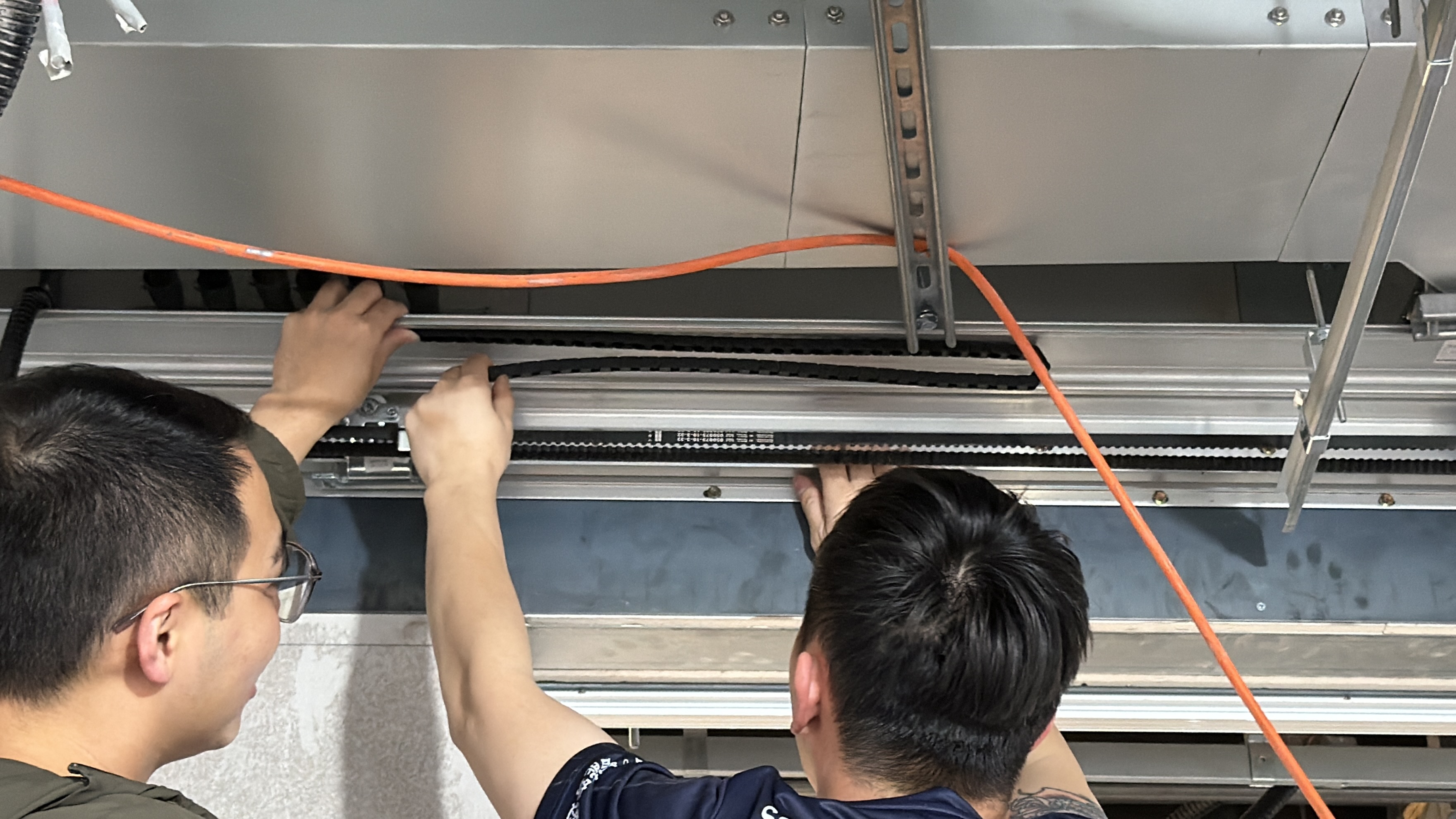

戰車鏈與履帶（勿碰）

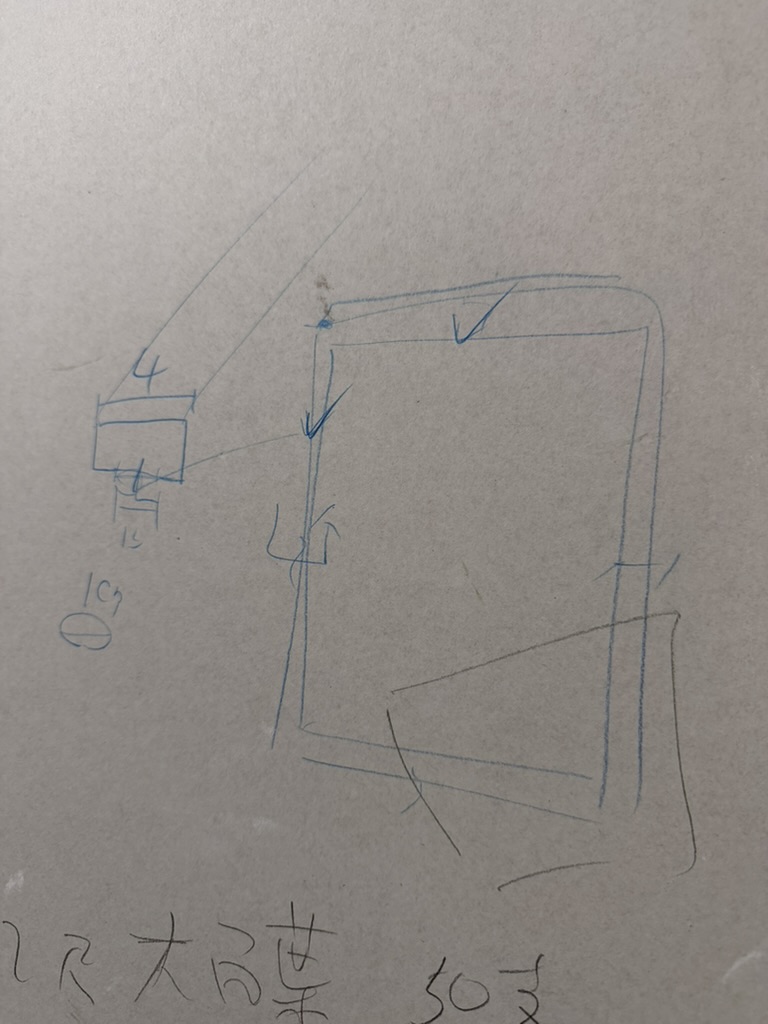

鍍鈦框斷面草圖
有一片細長型電控玻璃，與帷幕窗戶連在一起。
僅此片出線方式不同：從垂直邊（長邊）出電線。
二次線從下方切口處拉出，走長邊電極。
共用線材：電源線與二次線已預留，標註「玻璃 2次」「玻璃 110V」

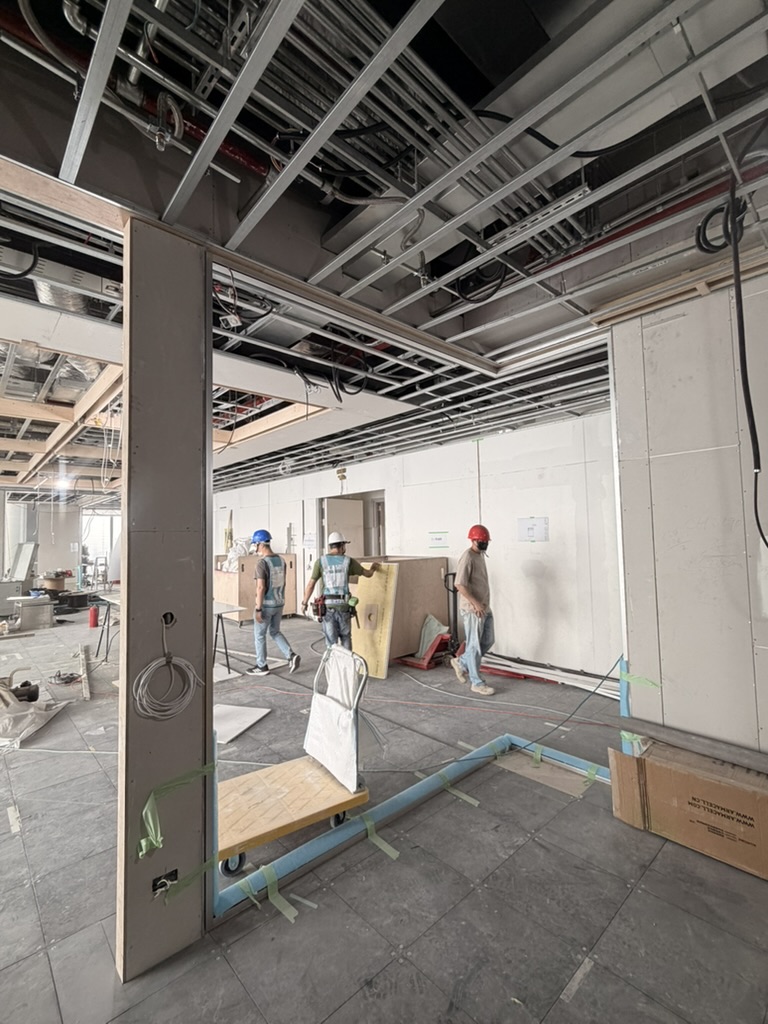

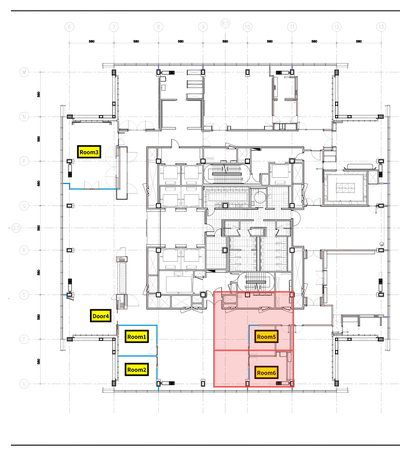

Room 5 骨架已完成

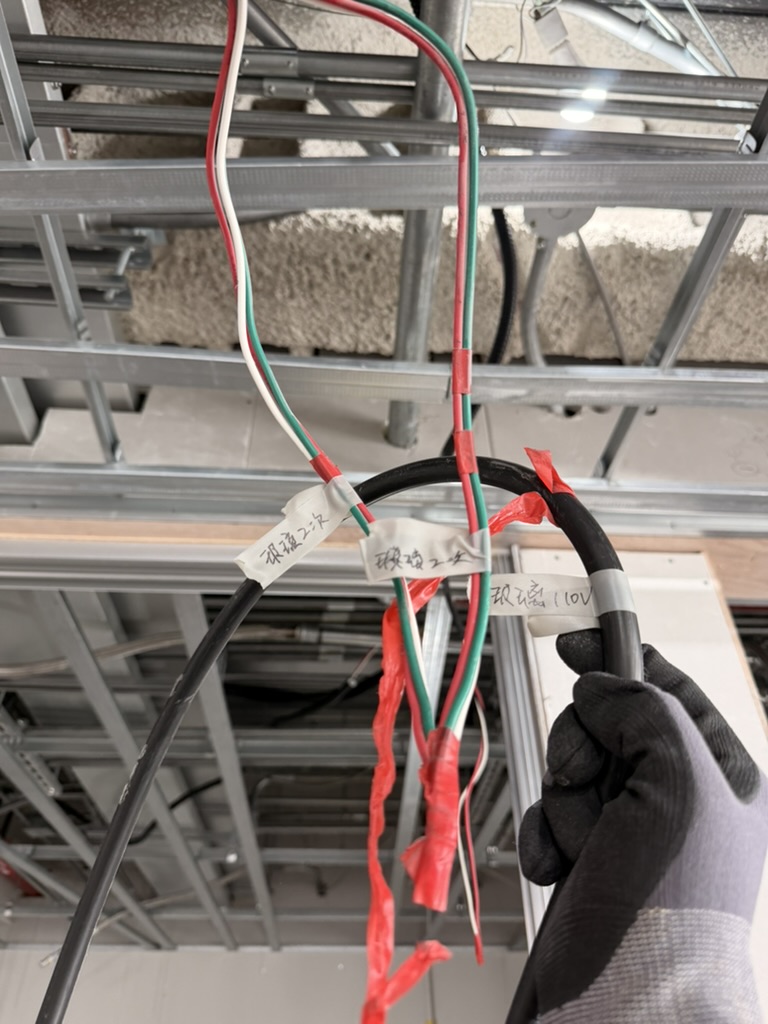

Room 5 & 6 電源線與二次線

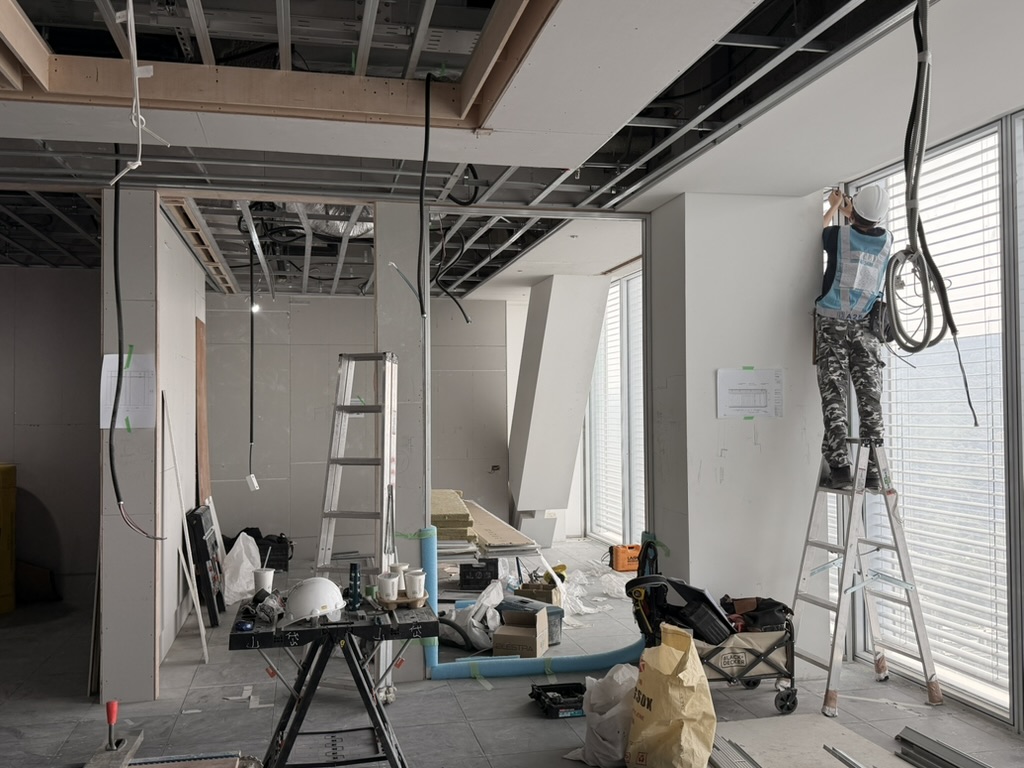

Room 6 現場施工中

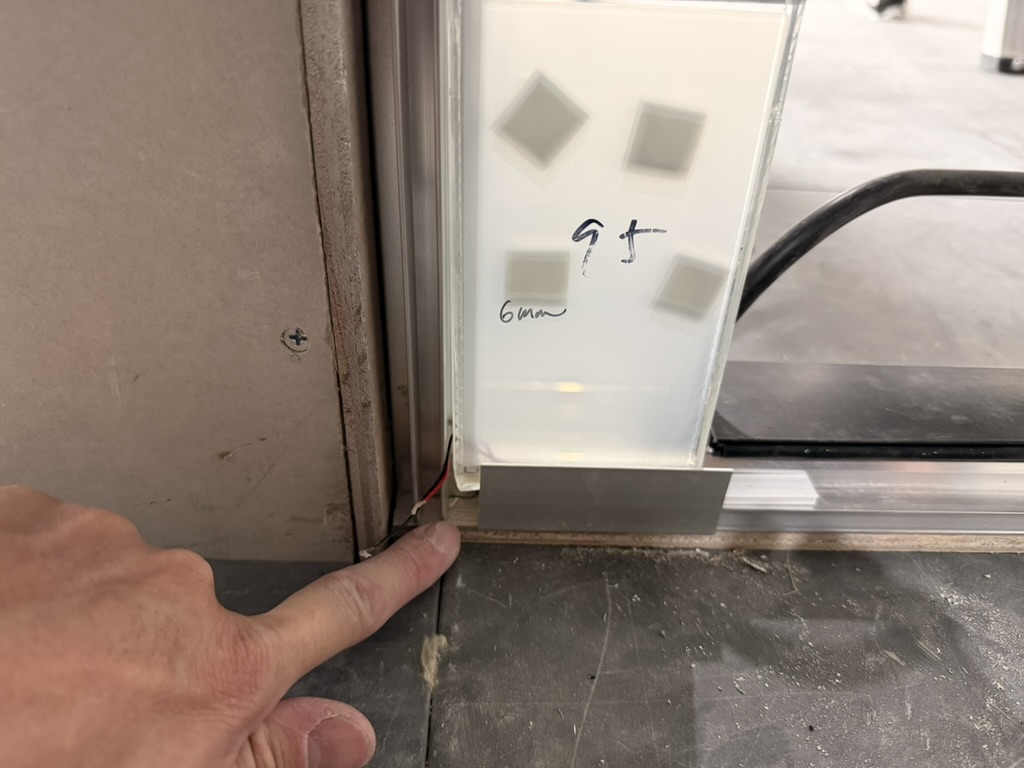

使用細小插入工具插入蓋板卡扣處
用軟錘輕敲，將蓋板鬆脫
取下蓋板後即可安裝玻璃
裝回蓋板時同樣使用軟錘歸位
▶ 蓋板拆裝示範影片（點擊播放）

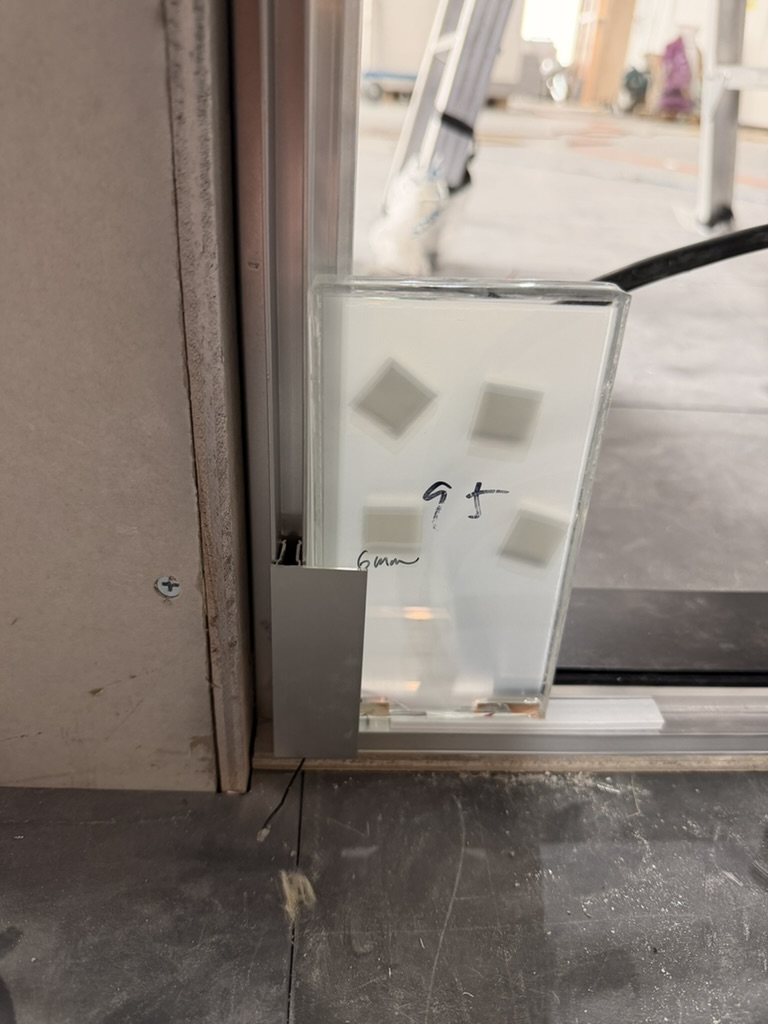

拆除示範
蓋板細節
